¿Cinco tipos de estructuras de equipos que reducen el tiempo de inactividad en un 30 %?

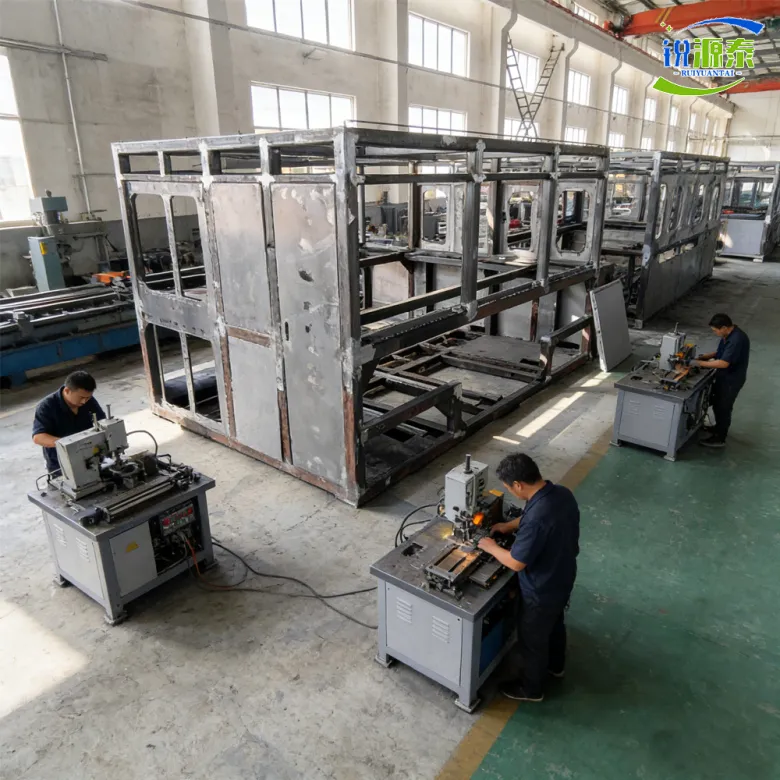

Cuando una línea de producción se detiene, el marco que soporta el equipo puede ser parte del problema. Un marco mal planificado puede bloquear el acceso, retrasar el reemplazo de piezas, crear problemas de alineación u obligar a los técnicos a retirar varios componentes antes de llegar a una unidad fallida. He visto equipos de mantenimiento centrarse en motores, sensores y paneles de control mientras tratan el marco del equipo como un elemento de fondo fijo. Ese enfoque puede agregar horas a una reparación. Un mejor diseño del marco brinda a los técnicos un acceso claro, un soporte estable y una forma más rápida de retirar o ajustar el equipo. El tipo de estructura de equipo adecuado no reducirá el tiempo de inactividad en la misma cantidad en todas las instalaciones. Una reducción del 30% puede ser posible cuando el marco actual crea retrasos repetidos y el nuevo diseño se adapta al proceso de mantenimiento. El resultado depende del diseño del equipo, las piezas de repuesto, las habilidades del técnico y los registros de reparación. ## 1. Marcos de equipos modulares Un marco modular utiliza secciones, soportes, paneles y puntos de conexión estándar. Los técnicos pueden quitar o reemplazar una sección sin desmantelar toda la estructura. Este diseño funciona bien para: - Máquinas de embalaje - Sistemas transportadores - Líneas de montaje - Estaciones de inspección - Equipos que cambian durante las actualizaciones de producción Prefiero los marcos modulares cuando una planta espera cambios regulares. Una estructura fija soldada puede soportar bien el equipo, pero puede hacer que futuras modificaciones sean lentas y costosas. Un marco modular le brinda al equipo de mantenimiento más control cuando es necesario mover un transportador, una protección, un soporte de sensor o una plataforma de trabajo. Una planta de envasado, por ejemplo, puede necesitar cambiar la posición de una etiquetadora varias veces durante la actualización de un producto. Con un marco modular, la sección de soporte se puede ajustar con herramientas estándar. El equipo podrá evitar cortar, pulir y repintar la estructura principal. El punto clave es el acceso. Cada conexión debe ser de fácil acceso, estar marcada claramente y protegida de vibraciones. ## 2. Marcos de equipos de cambio rápido Los marcos de cambio rápido están diseñados para equipos que necesitan remoción, limpieza, inspección o reemplazo frecuente. Pueden utilizar pasadores de localización, sistemas de sujeción, rieles guía, puntos de elevación o funciones de bloqueo sin herramientas. Este tipo de marco puede ayudar a reducir el tiempo de inactividad en: - Máquinas llenadoras - Equipos de procesamiento de alimentos - Unidades de impresión - Estaciones de herramientas - Líneas de producción con cambios frecuentes de formato. Observo el proceso de cambio completo antes de elegir este diseño. Un marco puede permitir una extracción rápida, pero el resultado seguirá siendo lento si aún es necesario desconectar cables, mangueras, protectores o conexiones de control uno por uno. Un diseño práctico puede incluir: 1. Puntos de conexión claramente marcados 2. Enrutamiento separado de cables y mangueras 3. Pasadores de ubicación fijos 4. Puntos de bloqueo que sean fáciles de inspeccionar 5. Un método seguro de elevación o tracción 6. Espacio de almacenamiento para las piezas retiradas Una línea de impresión puede perder tiempo de producción cuando un operador debe quitar varias cubiertas para llegar a un conjunto de rodillos. Un marco de cambio rápido puede colocar la unidad de rodillos sobre una sección de soporte guiada. El técnico puede sacarlo, inspeccionarlo y devolverlo a la misma posición con menos trabajo de alineación. El marco no elimina la necesidad de realizar controles de seguridad. Se siguen aplicando los procedimientos de bloqueo y los métodos de elevación aprobados. ## 3. Marcos ajustables para equipos Un marco ajustable permite a los técnicos cambiar la altura, el ancho, el ángulo o la posición. Las características comunes incluyen orificios de montaje ranurados, ajustadores roscados, soportes telescópicos y soportes móviles. Esta opción es adecuada para equipos que requieren una alineación regular. Los ejemplos incluyen: - Transferencias transportadoras - Células de trabajo robóticas - Sensores y unidades de inspección - Rodillos y guías - Máquinas instaladas en suelos irregulares Los problemas de alineación suelen aparecer como pequeñas fallas. Un sensor puede perder productos. Una correa puede moverse. Un rodillo puede desgastarse de manera desigual. Es posible que se necesite poco tiempo para corregir cada problema, pero los ajustes repetidos pueden generar pérdidas de producción prolongadas a lo largo de un mes. Recomiendo registrar el rango de ajuste antes de seleccionar el marco. Muy poco movimiento no solucionará el problema del mantenimiento. Demasiado movimiento puede reducir la rigidez y hacer que la configuración sea más difícil de controlar. Un marco ajustable debe incluir: - Marcas de medición claras - Hardware de bloqueo - Acceso para herramientas comunes - Una posición de referencia repetible - Soporte contra vibraciones Es posible que una línea de producción de alimentos necesite mover un riel guía cuando cambian los tamaños de los paquetes. Un sistema de ajuste marcado permite al operador volver a una configuración conocida en lugar de depender de conjeturas. ## 4. Marcos de equipos móviles Los marcos móviles utilizan ruedas, rieles, puntos de elevación o una combinación de estas características. Permiten que el equipo se aleje de la línea principal para su limpieza, reparación o inspección. Este diseño puede ayudar cuando el espacio del piso permite un movimiento seguro. Suele ser útil para: - Bancos de pruebas - Patines de bomba - Transportadores pequeños - Unidades de control auxiliares - Plataformas de mantenimiento Un bastidor móvil nunca debe moverse sólo porque alguien lo empuja. Necesita frenos adecuados, ruedas estables, capacidad de carga correcta y una vía de circulación despejada. También compruebo qué sucede después de que el equipo regresa a la línea. El marco debe ubicarse en la misma posición cada vez. Los bloques guía, los topes de piso, los pasadores y los puntos de referencia marcados pueden reducir el trabajo de configuración. Considere un patín de bomba que debe retirarse para reemplazar el sello. Si los técnicos necesitan un montacargas, varios trabajadores y un largo proceso de desconexión, la reparación puede interrumpir las operaciones cercanas. Un patín móvil con puntos de conexión fijos puede acortar el proceso de retirada y devolución. El diseño aún necesita protección contra vibraciones y movimientos accidentales durante el funcionamiento. ## 5. Marcos soldados con acceso de servicio Un marco soldado puede proporcionar un soporte fuerte para equipos pesados ​​o permanentes. Puede ser adecuado para prensas, motores grandes, tanques y máquinas que rara vez cambian de posición. Es posible que el marco en sí no se modifique rápidamente, por lo que el acceso al servicio se convierte en el foco principal. Busco: - Paneles de acceso removibles - Lados de servicio abiertos - Espacio alrededor de motores y variadores - Puntos de elevación integrados - Rutas de cables protegidas - Acceso para drenaje y limpieza Un marco soldado puede reducir el tiempo de inactividad cuando se diseña en torno a la tarea de mantenimiento. Por ejemplo, un motor puede ser fácil de instalar pero difícil de quitar porque un travesaño bloquea la trayectoria de elevación. Mover ese miembro durante la etapa de diseño puede ahorrar horas durante futuras reparaciones. La fuerza es sólo una parte del rendimiento del marco. Un marco fuerte que bloquee cada punto de servicio puede ralentizar la línea más que un marco más ligero con mejor acceso. ## Cómo calculo la reducción del tiempo de inactividad Empiezo con registros de mantenimiento en lugar de una preferencia de diseño. Le pido al equipo que registre: - Con qué frecuencia se detiene el equipo - Qué piezas causan los retrasos más prolongados - Cuántas personas participan en cada reparación - Cuánto tiempo lleva el desmontaje - Cuánto trabajo de alineación sigue a la reparación - Qué herramientas o dispositivos de elevación se requieren El tiempo de inactividad actual crea una línea de base. Luego, el marco propuesto debe probarse con los mismos pasos de reparación. Por ejemplo, si una reparación recurrente dura 100 minutos, una reducción del 30 % significaría acercar la tarea a 70 minutos. Eso no significa que cada paro se reducirá en un 30%. El marco puede reducir el tiempo de acceso y alineación sin modificar el diagnóstico y la entrega de piezas. Una prueba breve puede revelar más que una promesa general. Utilice una estación no crítica, registre los pasos de reparación y pregunte a los técnicos en qué ayuda el marco o crea un nuevo trabajo. ## El mejor marco depende del patrón de mantenimiento Los marcos modulares se adaptan a los diseños de producción cambiantes. Los marcos de cambio rápido ayudan con la extracción frecuente. Los marcos ajustables apoyan el trabajo de alineación. Los marcos móviles ayudan en las reparaciones fuera de línea. Los marcos soldados se adaptan a equipos pesados ​​y estables cuando el acceso al servicio se planifica cuidadosamente. No elijo un marco únicamente por la apariencia o el precio de compra. Comparo el marco con la ruta de reparación, el método de elevación, el espacio de acceso y las necesidades de producción futuras. Ese proceso le da al equipo una mejor oportunidad de alcanzar una reducción del 30 % del tiempo de inactividad sin presentar un reclamo que el equipo no puede soportar. Un marco útil no es sólo una estructura que sostiene una máquina. Es parte del sistema de mantenimiento.

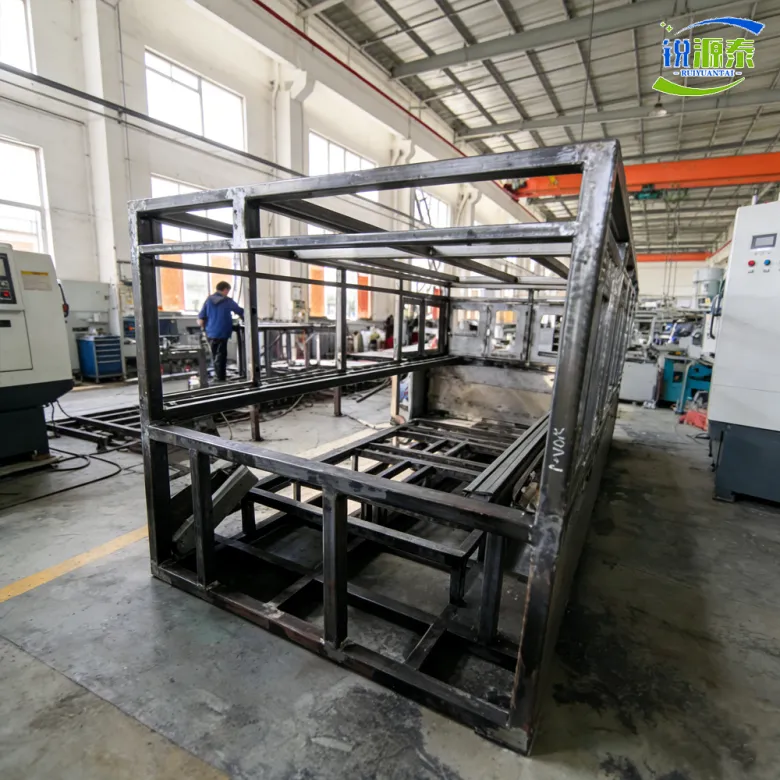

Cuando una línea de producción se detiene, el tiempo perdido suele deberse a un pequeño problema: un soporte flojo, un acceso deficiente, una limpieza difícil o un marco que tarda demasiado en ajustarse. He descubierto que los marcos de los equipos pueden afectar el tiempo de actividad tanto como la propia máquina. Un marco bien planificado respalda un funcionamiento estable, un servicio más sencillo y cambios más rápidos. Un marco deficiente puede hacer que todas las tareas de mantenimiento sean más lentas. Aquí hay cinco diseños de marcos que pueden ayudar a reducir el tiempo de inactividad evitable. ## 1. Marcos de equipos modulares Un marco modular utiliza secciones estándar que se pueden ensamblar, quitar o ampliar sin reconstruir la estructura de soporte completa. Este diseño funciona bien cuando: - La línea de producción puede expandirse - Las máquinas necesitan ser reemplazadas con el tiempo - Diferentes productos requieren diferentes diseños - Los equipos de mantenimiento necesitan acceso a secciones individuales Prefiero los marcos modulares para instalaciones de cultivo porque le dan al diseño cierto espacio para cambiar. Un marco fijo puede adaptarse a la línea actual, pero puede generar trabajo de fabricación adicional cuando se agrega más adelante un transportador, una bomba, un gabinete de control o una unidad de inspección. Un ejemplo práctico es una línea de envasado con tres tramos de transporte. Si el marco utiliza módulos separados, se puede quitar una sección dañada mientras las otras secciones permanecen en su lugar. El equipo de mantenimiento podrá reparar el área afectada sin mover la línea completa. Al seleccionar un marco modular, verifico los puntos de conexión, la capacidad de carga, los anclajes al piso y el espacio de acceso. Un marco que es fácil de montar pero difícil de alinear aún puede crear retrasos. ## 2. Marcos niveladores ajustables Los pisos irregulares pueden provocar vibraciones, movimiento del producto, problemas de seguimiento de la correa y tensión en las conexiones de la máquina. Un marco nivelador ajustable le da al instalador más control sobre la posición final del equipo. Las características útiles incluyen: - Pies niveladores con tuercas de bloqueo - Ajuste de altura en cada punto de soporte - Acceso claro para herramientas - Capacidades de carga que coinciden con la máquina - Almohadillas de protección del piso cuando sea necesario Presto mucha atención al sistema de bloqueo. Un marco puede ser fácil de nivelar durante la instalación, pero la configuración puede cambiar si el ajuste no está asegurado. Una máquina llenadora es un buen ejemplo. Si el marco no está nivelado, es posible que el producto no se mueva uniformemente durante el proceso. Los operadores pueden dedicar tiempo a corregir los síntomas, mientras que el verdadero problema es la estructura de soporte debajo de la máquina. Un marco ajustable también ayuda durante la instalación. El equipo puede posicionar el equipo sin depender de calzas repetidas o placas de metal personalizadas. Esto puede facilitar las comprobaciones de alineación y reducir el retrabajo. ## 3. Marcos de cambio rápido Algunas líneas de producción manejan varios productos, tamaños de contenedores o juegos de herramientas. Un marco de cambio rápido puede permitir una configuración más rápida al brindarles a los operadores puntos de montaje claros y posiciones repetibles. Este estilo de marco puede incluir: - Abrazaderas sin herramientas - Pasadores guía - Puntos de ajuste marcados - Plataformas de trabajo extraíbles - Ubicaciones de montaje preestablecidas Veo el mayor valor cuando los cambios ocurren varias veces por turno. Pequeñas mejoras en el tiempo de configuración pueden acumularse a lo largo de una semana, especialmente cuando el equipo tiene que ajustar protecciones, sensores, guías o soportes de productos. Una línea de bebidas puede utilizar diferentes tamaños de botellas durante el mismo turno. Si los rieles guía y los soportes del sensor se fijan a puntos de referencia fijos, los operadores pueden devolverlos a una posición conocida. Dedican menos tiempo a adivinar y más tiempo a comprobar el flujo real del producto. El marco no debe facilitar la elusión de los controles de seguridad. Las protecciones, los enclavamientos y los límites de acceso aún deben cumplir con los requisitos de seguridad de la planta. La velocidad sólo tiene valor cuando la configuración permanece controlada. ## 4. Marcos de acceso al servicio El mantenimiento se vuelve más lento cuando los técnicos no pueden alcanzar los motores, válvulas, cables, filtros o sujetadores sin quitar otras piezas. Un marco de acceso al servicio resuelve parte de este problema al crear un espacio de trabajo planificado alrededor del equipo. Busco: - Paneles extraíbles - Aberturas de servicio amplias - Puertas de acceso - Rutas de cables que permanezcan visibles - Espacio para herramientas manuales comunes - Plataformas con pasamanos y rodapiés adecuados El marco debe diseñarse teniendo en cuenta las tareas de mantenimiento reales. Un dibujo puede mostrar suficiente espacio, pero es posible que el técnico aún no pueda quitar un motor o alcanzar una conexión trasera. Una prueba útil es pedirle al equipo de mantenimiento que realice un reemplazo del motor antes de construir el marco. Pueden identificar rutas de elevación, espacio libre para herramientas y ubicaciones de paneles. Esta simple revisión puede evitar un diseño que parece limpio pero genera largas demoras en el servicio. En una zona de procesamiento de alimentos, los paneles removibles también pueden ayudar en los trabajos de limpieza. Los materiales, juntas y acabado superficial deben adecuarse a las necesidades higiénicas del lugar. Los espacios abiertos y las esquinas difíciles de limpiar pueden crear problemas que no son visibles durante la primera instalación. ## 5. Marcos de control de vibraciones La vibración puede aflojar los sujetadores, afectar la calidad del producto, aumentar el ruido y acortar la vida útil del equipo conectado. Un marco de control de vibraciones puede utilizar: - Travesaños reforzados - Soportes de aislamiento - Placas de base rígidas - Puntos de anclaje adecuados - Soportes separados para equipos de alta vibración No trato la vibración como un problema exclusivo de la máquina. El marco, el piso, los pernos de anclaje y las tuberías conectadas influyen en cómo se propaga la vibración. Por ejemplo, una bomba montada sobre un marco liviano puede transferir movimiento a sensores y conexiones de tuberías cercanas. El resultado puede aparecer como una falla del sensor o una junta con fugas. Un marco más resistente con un aislamiento adecuado puede abordar la fuente de manera más efectiva que el reemplazo repetido de piezas. El marco debe coincidir con la carga del equipo y la velocidad de operación. Un soporte blando puede reducir algo de vibración pero crear movimientos no deseados si no se selecciona correctamente. El proveedor, instalador y equipo de mantenimiento deben revisar las condiciones de operación antes de elegir el sistema de soporte. ## Cómo elijo el marco correcto Empiezo con el patrón de tiempo de inactividad, no con el catálogo de marcos. Le pregunto al equipo: 1. ¿Qué provoca las paradas más frecuentes? 2. ¿A qué partes se tarda más en acceder? 3. ¿La línea cambia de producto o de herramienta con frecuencia? 4. ¿Ya existen problemas de vibración o alineación? 5. ¿Cambiará la disposición del equipo más adelante? 6. ¿Qué requisitos de limpieza y seguridad se aplican? 7. ¿Pueden los técnicos inspeccionar el marco sin detener los equipos cercanos? Las respuestas ayudan a adaptar el marco a la necesidad real de producción. Un marco modular puede adaptarse a una línea en expansión. Un marco ajustable puede ayudar con la alineación. Un marco de cambio rápido puede soportar cambios frecuentes de producto. Un marco de acceso al servicio puede reducir el tiempo de reparación. Un marco de control de vibraciones puede proteger el equipo que funciona continuamente. Muchas plantas necesitan una combinación en lugar de un solo diseño. También reviso la instalación completa, incluidos los anclajes, los sujetadores, las rutas de los cables, las protecciones, el drenaje, el estado del piso y el acceso para levantar. Un marco es parte del sistema de equipamiento. Su rendimiento depende de qué tan bien funcionen juntos esos detalles. ## Una revisión simple antes de la compra Antes de aprobar un marco, recomiendo una breve revisión del sitio: - Mida el área de piso disponible - Confirme el peso del equipo y el centro de gravedad - Marque las zonas de servicio y elevación - Verifique la condición del piso y las ubicaciones de los anclajes - Revise los requisitos de limpieza - Solicite a los operadores que prueben los puntos de acceso propuestos - Solicite al personal de mantenimiento que simule reparaciones comunes - Confirme que se ha considerado una futura expansión Esta revisión puede revelar problemas que son fáciles de pasar por alto en un plano de diseño general. El marco del equipo adecuado no elimina todas las fuentes de tiempo de inactividad. Puede hacer que las tareas comunes sean más estables, más accesibles y más fáciles de repetir. Cuando hago coincidir el diseño del marco con el trabajo real en la línea, el resultado suele ser una instalación más limpia y menos demoras evitables.

Cuando una máquina llega a un taller concurrido, el bastidor del equipo suele decidir qué tan rápido se mueve todo el conjunto. Un marco mal adaptado puede provocar perforaciones adicionales, mediciones repetidas, alineación difícil y largas paradas de mantenimiento. He visto equipos dedicar más tiempo a ajustar una estructura de soporte que a instalar el equipo en sí. El marco adecuado reduce esos retrasos al facilitar el posicionamiento, el montaje, el acceso y los cambios futuros. Se utilizan comúnmente cinco tipos de marcos para acortar el tiempo de trabajo: ## 1. Marcos modulares de extrusión de aluminio Los marcos modulares de extrusión de aluminio utilizan perfiles ranurados, conectores, soportes y sujetadores. La estructura se puede ensamblar sin soldadura y muchas piezas se pueden ajustar después de la instalación. Normalmente recomiendo este tipo de marco cuando la disposición del equipo puede cambiar. Se puede mover un sensor, una caja de control, una protección o un transportador pequeño sin cortar la estructura principal. Una línea de envasado proporciona un ejemplo sencillo. Es posible que un técnico necesite levantar un sensor fotoeléctrico después de que la prueba muestre que la posición original es demasiado baja. Con un marco soldado, es posible que el equipo necesite quitar el soporte del sensor, cortar un soporte nuevo, soldarlo, limpiar la junta y volver a pintar el área. Un marco de extrusión de aluminio a menudo sólo necesita un ajuste del soporte. Este marco puede ahorrar tiempo gracias a: - Corte y montaje rápidos - Ajuste de altura sencillo - Reemplazo sencillo de secciones dañadas - Enrutamiento de cables limpio - Instalación sencilla de protecciones y paneles El marco aún necesita cálculos de carga correctos. Los motores pesados, las vibraciones y las luces largas pueden requerir perfiles más grandes o refuerzos adicionales. ## 2. Bastidores de equipos de acero soldado Los bastidores de acero soldado son adecuados para máquinas que necesitan una base fija y resistente. El marco se fabrica según las dimensiones del equipo y luego se termina con pintura o una capa protectora. Esta opción puede reducir el trabajo de instalación cuando el diseño ya es estable. Se pueden incorporar a la estructura puntos de montaje, patas niveladoras, argollas de elevación, aberturas para cables y paneles de acceso antes de que llegue al sitio. Una vez trabajé con un equipo de producción que instaló una plataforma de bomba en una plataforma de concreto preparada. El marco incluía puntos de elevación y orificios de montaje preestablecidos. El equipo utilizó una grúa para colocar el patín, conectó las tuberías y comprobó el nivel. No necesitaron construir una estructura de soporte al lado de la bomba. Un marco soldado puede ahorrar tiempo gracias a: - Puntos de montaje precisos - Alta capacidad de carga - Soporte estable para equipos vibratorios - Menos componentes sueltos en el lugar de instalación - Manejo sencillo con grúa o montacargas La etapa de diseño necesita cuidado. Un marco de acero fijo no es fácil de modificar después de su fabricación. Un agujero omitido o una dimensión incorrecta del equipo pueden generar trabajo adicional en el sitio. ## 3. Bastidores montados sobre patines Un bastidor montado sobre patines combina varios equipos en una base. Las bombas, filtros, válvulas, tanques, motores, paneles de control y secciones de tuberías se pueden ensamblar y probar antes de la entrega. Este diseño ayuda a reducir el trabajo en obra porque el equipo llega como una unidad preparada. Es posible que el equipo de instalación solo necesite colocar el patín, conectar los servicios públicos y completar comprobaciones básicas. Los sistemas de tratamiento de agua suelen utilizar este enfoque. Se puede montar un pequeño paquete de tratamiento en un taller, donde los trabajadores tienen mejor iluminación, herramientas y acceso a equipos de prueba. El mismo trabajo puede llevar más tiempo en una sala técnica abarrotada. Un marco deslizante puede soportar proyectos más rápidos a través de: - Montaje en taller - Tuberías preinstaladas - Paneles de control precableados - Pruebas de fábrica antes del envío - Menos pasos de instalación en el sitio del cliente Se debe verificar el tamaño de transporte antes de elegir este marco. Un patín que es fácil de montar puede resultar difícil de mover a través de puertas, pasillos, ascensores o caminos estrechos. También reviso los puntos de elevación, el peso total, el centro de gravedad y el estado del piso de destino. ## 4. Marcos ajustables para bancos de trabajo y estaciones de trabajo Los marcos ajustables para estaciones de trabajo son útiles para tareas de montaje, inspección, reparación y producción ligera. Su altura, posición de los estantes, ubicación de las herramientas y disposición de los accesorios se pueden cambiar para diferentes operadores o productos. Este tipo de marco ahorra tiempo en operaciones donde los trabajadores repiten muchos movimientos pequeños. Una estación de trabajo bien planificada mantiene herramientas, piezas, accesorios y documentos al alcance de la mano. Por ejemplo, un área de ensamblaje de productos electrónicos puede utilizar un banco ajustable con un brazo para monitor, contenedores de piezas, iluminación para tareas, puntos de conexión a tierra y un pequeño riel para herramientas. Cuando el producto cambia, el operador puede mover los contenedores y los accesorios en lugar de esperar a que se construya una nueva mesa. Las características útiles incluyen: - Ajuste de altura - Ruedas bloqueables - Estantes integrados - Portaherramientas - Gestión de cables - Superficies a prueba de ESD para trabajos electrónicos - Accesorios extraíbles El ahorro de tiempo proviene de una mejor preparación y menos caminata. Un marco por sí solo no mejorará un proceso si el diseño de la estación de trabajo se basa en conjeturas. Prefiero observar al operador trabajar durante un ciclo completo, registrar los movimientos repetidos y colocar los elementos más utilizados más cerca del área de trabajo. ## 5. Bastidores de equipos móviles Los bastidores móviles utilizan ruedas o sistemas de movimiento guiado. Permiten que los equipos se muevan entre zonas de producción, áreas de servicio o lugares de almacenamiento. Esto puede ayudar a los equipos de mantenimiento cuando las máquinas necesitan una inspección o limpieza periódica. Un marco móvil también puede soportar diseños de producción temporales, equipos de prueba, sistemas de baterías o herramientas portátiles. Una fábrica puede utilizar un marco con ruedas para una estación de inspección de calidad. La estación puede moverse cerca de la línea de producción activa durante una verificación del producto y luego regresar a su área de almacenamiento cuando se completa la verificación. El equipo evita construir un área de inspección separada para cada línea. Los marcos móviles pueden reducir el tiempo de manipulación a través de: - Reubicación rápida - Limpieza más fácil alrededor del equipo - Mejor acceso para trabajos de servicio - Uso flexible en varias áreas de trabajo - Reducción de la necesidad de estructuras de piso permanentes La clasificación de las ruedas debe coincidir con la carga total. La superficie del piso, la pendiente, el ancho de la puerta y el sistema de frenos también afectan el movimiento seguro. Un marco que rueda fácilmente sobre un piso liso puede tener un mal desempeño en concreto irregular. ## Cómo comparo las opciones de marco, comienzo con el trabajo que causa el mayor retraso. La respuesta puede no ser el marco más resistente o el marco de menor costo. Debe ser el marco que elimine el trabajo más repetido. Reviso estos puntos: ### Carga y vibración Enumere el peso del equipo, el peso del producto, las herramientas y cualquier fuerza creada durante la operación. Las bombas, ventiladores, prensas y máquinas rotativas pueden necesitar una estructura rígida con control de vibraciones. ### Ubicación de instalación Mida puertas, pasillos, ascensores, aberturas en el piso, altura del techo y equipo de elevación disponible. Un patín grande preensamblado puede ahorrar tiempo en el taller pero crear un problema de entrega. ### Cambios futuros Pregunte si los equipos, sensores, guardas o paneles de control pueden moverse. Los marcos modulares funcionan bien cuando cambian los diseños. Los marcos soldados se adaptan a disposiciones fijas. ### Acceso de servicio Deje espacio para el reemplazo del filtro, la lubricación, la inspección, la limpieza y la extracción de piezas. Un marco compacto puede ocupar menos espacio en el piso pero hacer que el mantenimiento sea más lento. ### Superficie y entorno La humedad, los productos químicos, el calor, el polvo y la exposición al aire libre afectan la elección de acero, aluminio, revestimiento, sujetadores y componentes de nivelación. ### Método de montaje Compare el trabajo necesario en la fábrica con el trabajo necesario en el sitio de instalación. Trasladar una mayor preparación a un taller controlado a menudo facilita el trabajo en el sitio, especialmente cuando el cliente tiene un tiempo de parada limitado. ## Una guía de selección sencilla Elija un marco modular de extrusión de aluminio cuando el diseño pueda cambiar o cuando sean útiles ajustes rápidos. Elija un marco de acero soldado cuando el equipo sea pesado, esté fijo o esté expuesto a vibraciones. Elija un marco montado sobre patines cuando se puedan ensamblar y probar varios componentes como un solo paquete. Elija un marco de estación de trabajo ajustable cuando los operadores necesiten altura, acceso a herramientas y colocación de accesorios flexibles. Elija un marco móvil cuando el equipo deba moverse entre áreas de trabajo o lugares de servicio. El cuadro más rápido no siempre es el que requiere menos tiempo de fabricación. Miro el ciclo completo de trabajo: diseño, fabricación, entrega, instalación, ajuste, limpieza, reparación y cambios futuros. Un marco que ahorra un día durante la fabricación puede generar muchas horas de trabajo de mantenimiento más adelante si el acceso es deficiente. Un marco ligeramente más ajustable puede permitir una producción más fluida durante un período más largo. Mediciones cuidadosas, un plan de carga claro y una revisión honesta del uso futuro generalmente conducen a la mejor elección.

El tiempo de inactividad suele comenzar con un pequeño problema de acceso. Un guardia bloquea un punto de servicio. Un cable pasa por la abertura equivocada. Una pieza de repuesto no se ajusta al soporte existente. La máquina puede detenerse durante diez minutos, pero la producción perdida puede continuar durante el resto del turno. Considero los marcos de los equipos como parte del plan de tiempo de actividad, no como simples soportes. Un marco bien planificado puede facilitar la inspección, acortar los cambios, proteger los servicios públicos y reducir la cantidad de trabajo necesario durante las reparaciones. A continuación se presentan cinco diseños de bastidores de equipos que pueden ayudar a reducir retrasos evitables. ## 1. Marcos de equipos modulares Un marco modular utiliza secciones estándar, uniones atornilladas y puntos de conexión repetibles. La estructura se puede ajustar o ampliar sin cortar el conjunto completo. Esto ayuda cuando: - El diseño de una máquina cambia - Un nuevo sensor o panel necesita soporte - Una línea de producción agrega otra estación - Una sección dañada necesita reemplazo Prefiero los marcos modulares cuando el equipo puede cambiar durante su vida útil. Una estructura soldada puede ser fuerte, pero cada cambio puede requerir trabajos de corte, esmerilado, repintado y alineación. Una estructura modular permite al equipo de mantenimiento retirar una pieza y dejar el resto en su lugar. Una línea de envasado ofrece un ejemplo sencillo. Si un transportador recibe una nueva cámara de inspección, el equipo puede colocar una sección de soporte preparada en lugar de fabricar un nuevo soporte al lado de la línea. La instalación aún necesita una revisión de seguridad adecuada, pero el trabajo mecánico puede llevar menos tiempo. ## 2. Marcos de herramientas de cambio rápido Muchos retrasos en la producción ocurren durante los cambios de producto. Los operadores retiran un juego de herramientas e instalan otro. La desalineación, el levantamiento de objetos pesados ​​y los ajustes repetidos pueden convertir un cambio planificado en una parada prolongada. Un marco de herramientas de cambio rápido puede incluir: - Pasadores de ubicación fijos - Orificios de montaje repetibles - Rieles guía - Abrazaderas con posiciones de bloqueo claras - Puntos de elevación para un manejo seguro - Marcas de identificación para cada juego de herramientas El marco debe guiar al operador hacia la posición correcta. No debería depender de conjeturas ni de repetidas pruebas. Recomiendo probar el marco con las personas que realizan el cambio. Un ingeniero puede entender el dibujo, mientras que un operador puede identificar el perno que es difícil de alcanzar o la pieza que necesita dos personas para sujetarla. Esa retroalimentación a menudo conduce a cambios prácticos, como un mayor espacio para las manos o un mejor punto de elevación. Una línea de procesamiento de alimentos puede utilizar marcos separados para diferentes tamaños de paquetes. Cada marco puede llevar las guías y herrajes necesarios. Cuando el equipo de transición sigue el mismo camino de extracción e instalación, el proceso se vuelve más fácil de capacitar y verificar. ## 3. Marcos de acceso al servicio Un marco puede proteger el equipo y al mismo tiempo permitir a los técnicos llegar a las piezas que requieren servicio regular. Un acceso deficiente a menudo genera tiempos de inactividad ocultos. Es posible que un técnico necesite quitar una protección, mover una bandeja de cables o trepar por otra máquina solo para alcanzar un filtro o una unidad. La reparación en sí puede ser sencilla, pero el acceso añade la mayor parte del retraso. Un marco de acceso de servicio puede proporcionar: - Paneles removibles - Protectores con bisagras - Aberturas transparentes para mantenimiento - Plataformas con base segura - Espacio para herramientas y piezas de repuesto - Acceso desde el lado más utilizado por los técnicos. Reviso tres áreas durante una revisión de diseño: 1. ¿Puede un técnico llegar al punto de servicio sin mover equipos no relacionados? 2. ¿Se puede retirar la pieza sin dañar los cables o tuberías cercanas? 3. ¿Puede el técnico ver la conexión mientras trabaja? Estas preguntas son fáciles de formular antes de la fabricación y costosas de responder después de la instalación. Por ejemplo, un motor montado dentro de un marco estrecho puede funcionar bien durante la producción. Si es necesario retirar el motor por la parte superior, es posible que la planta necesite un dispositivo de elevación y espacio adicional. Un panel lateral extraíble o una base de motor deslizante pueden reducir ese trabajo sin cambiar la posición de funcionamiento de la máquina. ## 4. Estructuras de gestión de servicios públicos Los cables de alimentación, las líneas de aire, las tuberías de agua y los cables de datos pueden crear retrasos en el mantenimiento y problemas de seguridad cuando se encaminan sin un plan claro. Un marco de gestión de servicios públicos proporciona a estos servicios una ruta definida. Puede incluir soportes separados, puntos de entrada etiquetados, alivio de tensión y espacio libre para conexiones futuras aprobadas. Las características útiles incluyen: - Rutas separadas para cables de alimentación y señal - Áreas abiertas para inspección visual - Puntos de drenaje donde se puede acumular humedad - Curvas protegidas para mangueras y cables - Puntos de conexión etiquetados - Abrazaderas y soportes reemplazables Un buen enrutamiento ayuda al técnico a localizar una falla. También reduce la posibilidad de que un cable quede atrapado debajo de un panel o dañado por la vibración. Evito llenar todos los espacios disponibles. Un marco que no deja espacio para trabajos de mantenimiento puede parecer compacto durante la instalación, pero puede ralentizar las reparaciones posteriores. Una pequeña cantidad de espacio libre planificado a menudo proporciona más valor que un diseño más ajustado. Un caso común es un sistema transportador con múltiples sensores. Si cada cable de sensor sigue una ruta separada con etiquetas claras, un técnico puede inspeccionar la línea correcta sin desconectar varios dispositivos cercanos. El marco apoya el proceso de mantenimiento en lugar de crear otro obstáculo. ## 5. Marcos de reemplazo estandarizados Algunos equipos se detienen porque una sección de soporte está dañada, desgastada o alterada durante reparaciones anteriores. Si el reemplazo debe medirse y fabricarse desde cero, la máquina puede permanecer inactiva mientras se prepara la pieza. Un marco de reemplazo estandarizado puede reducir este retraso. El diseño debe incluir: - Un número de pieza fijo - Dimensiones conocidas - Puntos de montaje repetibles - Una especificación de material y acabado - Una lista de verificación de inspección simple - Instrucciones de almacenamiento para secciones de repuesto No es necesario almacenar la pieza de repuesto para cada componente. Me concentro en las secciones del marco que están expuestas a impactos, vibraciones, calor, corrosión o ajustes frecuentes. Para una línea de manipulación de materiales, un marco protector reemplazable puede ser más útil que una sección completa de repuesto de la máquina. La planta puede mantener almacenada una sección preparada y reemplazar la pieza dañada durante un período de mantenimiento planificado. Luego, la sección antigua se puede inspeccionar y reparar para su uso posterior. Este enfoque funciona mejor cuando la pieza de repuesto coincide con el diseño original. Pequeños cambios en la posición del orificio o la altura del marco pueden crear nuevos problemas de alineación, por lo que los planos y registros de inspección deben permanecer disponibles para el equipo de mantenimiento. ## Cómo reviso el armazón de un equipo antes de la producción Utilizo un breve proceso de revisión antes de aprobar un armazón para su fabricación. ### Verifique la carga operativa. Confirme el peso del equipo, el movimiento, la vibración, el riesgo de impacto y cualquier fuerza creada durante la operación. El marco necesita una revisión de ingeniería adecuada para la carga y el entorno previstos. ### Acceso a revisión Pídale a un técnico de mantenimiento que le revise los cambios de filtro, la extracción del motor, el reemplazo del sensor, la limpieza y la inspección. Marque cada punto que requiera movimientos incómodos o equipo adicional. ### Confirme la ruta de instalación. Un marco puede ajustarse al diseño final pero fallar durante la entrega. Verifique el ancho de las puertas, los puntos de elevación, el espacio de los pasillos y el orden de montaje. ### Planificar servicios públicos. Mostrar puntos de energía, aire, agua, drenaje, datos y conexión a tierra en el dibujo del marco. Deje espacio libre de servicio alrededor de las conexiones que puedan necesitar atención regular. ### Establecer puntos de inspección Incluya ubicaciones donde los técnicos puedan verificar pernos, soldaduras, cubiertas, puntos de nivelación y signos de desgaste. Los problemas ocultos son más difíciles de gestionar una vez que afectan la producción. ### Pruebe la secuencia de mantenimiento Utilice una maqueta o una revisión de diseño simple cuando el equipo sea complejo. Unas pocas horas de pruebas pueden revelar problemas antes de que el marco llegue al piso de la planta. ## La lección principal El marco de un equipo afecta más que el soporte estructural. Determina cómo las personas instalan, operan, limpian, inspeccionan y reparan una máquina. El marco más útil no siempre es el que tiene el menor coste de compra. Una mejor opción puede ofrecer acceso claro, alineación repetible, secciones reemplazables y una ruta práctica para los servicios públicos. Estos detalles pueden reducir el trabajo evitable durante la vida útil del equipo. Cuando reviso el diseño de un marco, hago una pregunta directa: ¿Puede el próximo técnico entender el marco y dar servicio al equipo sin crear un nuevo problema? Si la respuesta es sí, el marco hace más que sostener la máquina. Está ayudando a que la línea de producción vuelva a funcionar con menos interrupciones. ¿Está interesado en aprender más sobre las tendencias y soluciones de la industria? Póngase en contacto con Wang Rui: westonray@rytprecision.com/WhatsApp +8618979651912.

1. Pautas de acceso a mantenimiento y seguridad de equipos del Departamento de Trabajo de EE. UU. 2023 2. Organización Internacional de Normalización 2015 Principios generales de seguridad de maquinaria para la evaluación y reducción de riesgos de diseño 3. Mobley R Keith 2020 Fundamentos de mantenimiento y prácticas de confiabilidad de equipos 4. Wireman Terry 2019 Mantenimiento productivo total y eficiencia operativa 5. Comité Europeo de Normalización 2017 Seguridad de maquinaria Medios permanentes de acceso a máquinas e industriales Plantas 6. Nakajima Seiichi 1988 Introducción al mantenimiento productivo total
