¿Contra qué protege realmente NEMA 4? Selección de clasificación de gabinete para paneles industriales

2026,10,31

Un gabinete NEMA 4 protege contra el polvo arrastrado por el viento, la lluvia, las salpicaduras de agua y el agua dirigida por manguera, pero no contra el agua estancada, la inmersión o la corrosión. Esa única frase resuelve la mayoría de los argumentos. NEMA 4 es una clasificación de lavado para interiores y exteriores definida en NEMA 250 y se verifica con una prueba de manguera desde una boquilla específica a una distancia específica, no mediante una afirmación de marketing. La confusión comienza cuando los compradores asumen que NEMA 4, 4X y 12 son "cajas selladas" intercambiables y luego descubren que un panel construido con el tipo incorrecto no pasa la inspección, anula la garantía o se oxida en dieciocho meses.

A continuación se muestra una diferencia práctica entre gabinetes eléctricos nema 4 y nema 4x explicada desde el taller: qué prueba realmente cada tipo, cuál se adapta a su instalación y a dónde va realmente el costo. Está escrito para fabricantes de paneles, fabricantes de equipos originales (OEM) de máquinas y equipos de adquisiciones que obtienen gabinetes industriales de gamas de catálogo o de fabricación personalizada.

1. ¿Qué clasificación NEMA necesito para un panel de control exterior?

Para la mayoría de los paneles de control exteriores, la respuesta es NEMA 3R para refugio solo contra la lluvia, NEMA 4 para lavado y agua dirigida con manguera, y NEMA 4X cuando el sitio también es corrosivo. Decidir qué clasificación nema necesito para proyectos de paneles de control exteriores comienza con tres preguntas: qué golpea el gabinete (lluvia, manguera, sal, productos químicos), cómo está montado (pared, poste, piso) y si la instalación debe sobrevivir a la exposición costera o química.

Así es como los tipos comunes realmente difieren en el alcance de la prueba:

Tipo	Protege contra	Uso típico	cuidado con
3R	Lluvia, aguanieve, nieve; resistente al hielo	Cerramientos exteriores para servicios públicos y entradas de servicios.	No estanco al polvo; el polvo interior lo mata
4	Polvo arrastrado por el viento, lluvia, salpicaduras, agua dirigida por manguera	Paneles de lavado al aire libre, áreas de comida, muelles	Sin pruebas de corrosión: el acero se oxida en la costa
4X	Tipo 4 + resistencia a la corrosión	Aguas costeras, químicas, marinas y residuales.	2 a 3 veces el costo; a menudo innecesario hacia el interior
12	Polvo, suciedad que cae, líquido que gotea; resistente al aceite/refrigerante	Automatización de fábricas en interiores, máquinas herramienta.	Nunca para uso en exteriores o lavado

Dos reglas prácticas ahorran dinero en proyectos al aire libre, y son la diferencia completa entre gabinetes eléctricos nema 4 y nema 4x explicada en términos comerciales:

✅ NEMA 3R es suficiente cuando la lluvia es la única amenaza y el gabinete está bajo un refugio, por ejemplo, una entrada de servicio en la pared de un edificio. Actualizar a 4 para ese lugar no compra nada.

✅ NEMA 4X es tanto una decisión material como una decisión de calificación. 4X suele ser de acero inoxidable 304/316 o fibra de vidrio. En una estación de bombeo costera, especifique 4X con 316L y herrajes de acero inoxidable; un cuerpo "4X" de acero al carbono recubierto todavía presenta picaduras en soldaduras y bisagras.

Los detalles estructurales y de montaje siguen la clasificación, y no al revés. Un gabinete de carretera montado en un poste necesita cerraduras a prueba de manipulaciones y una parte superior inclinada; un panel exterior de suelo necesita un zócalo, drenaje y puntos de elevación. Estas son decisiones de fabricación que nuestro equipo resuelve en la revisión del dibujo, la misma revisión que responde qué clasificación nema necesito para las preguntas sobre el panel de control exterior antes de cortar cualquier acero, y la lógica del diseño se aplica ya sea que el panel sea una unidad independiente o parte de un conjunto de bastidores de varios tipos de equipos que soportan un patín más grande.

✅ En pocas palabras: haga coincidir el tipo NEMA con la amenaza real (3R para lluvia, 4 para lavado con manguera, 4X cuando hay corrosión) y nunca especifique una clasificación que el material no pueda cumplir.

2. ¿Caja NEMA 12 vs NEMA 4 para automatización de fábricas en interiores?

Dentro de una fábrica, NEMA 12 generalmente gana: es hermético al polvo, resistente a goteos y resistente al aceite/refrigerante, que es exactamente a lo que se enfrentan los paneles del lado de la máquina, a una fracción del costo de NEMA 4. Especificar NEMA 4 en interiores es común y generalmente es una pérdida de dinero: usted paga por una protección contra el agua dirigida por manguera que el panel nunca verá, mientras que las amenazas reales (niebla de refrigerante de mecanizado, polvo metálico, aceite hidráulico) son manejadas por la construcción Tipo 12.

Dónde pertenece cada uno en una planta:

✅ NEMA 12 : paneles laterales de máquinas CNC, gabinetes de control de líneas de ensamblaje, equipos de embalaje y cualquier lugar donde haya neblina de refrigerante o polvo conductor. Puertas con juntas, sin rejillas que dejen pasar finos, material de junta resistente al aceite.

✅ NEMA 4 : áreas de lavado interiores, salas de procesamiento de alimentos y cualquier área limpiada con mangueras. Si la habitación recibe una manguera, el tipo 12 es incorrecto independientemente de que esté "en el interior".

⚠️Nunca mezcles las dos lógicas. Un panel Tipo 12 trasladado a una bahía de lavado tendrá fugas en unas semanas. Un panel Tipo 4 para interiores simplemente está sobreespecificado.

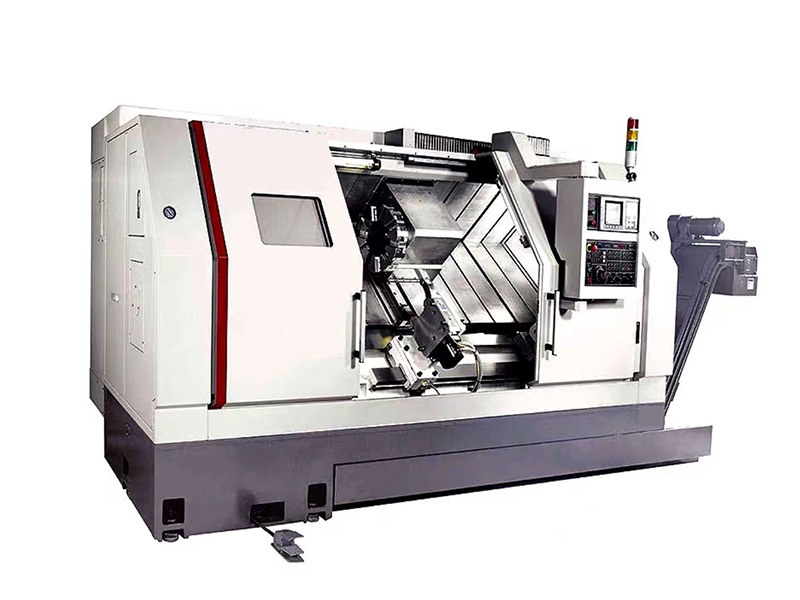

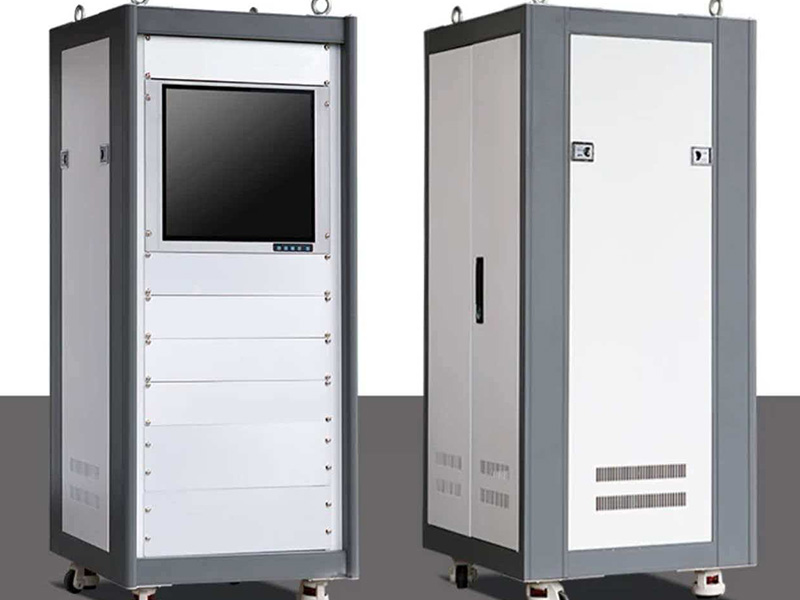

Para los fabricantes de máquinas, el flujo de trabajo práctico es diseñar el gabinete alrededor de la máquina, no alrededor de un tamaño de catálogo tomado prestado de una gama genérica de cuadros y gabinetes eléctricos . Es por eso que RUIYUANTAI fabrica gabinetes de paneles y protecciones de máquinas a partir de un conjunto de planos: productos de protección para máquinas herramienta que protegen guías, husillos de bolas y husillos de virutas y refrigerante, además del gabinete eléctrico en el mismo marco, fabricado para cumplir con los estándares de tolerancia y pintura. Un proveedor, datos unidimensionales establecidos, sin sorpresas de instalación en el piso del cliente.

Confirme también las cosas pequeñas, porque deciden si la clasificación sobrevive a la instalación:

Material de la junta : resistente al aceite para Tipo 12, EPDM o silicona para lavado y exposición a rayos UV.

Entradas de cables : placas prensaestopas dimensionadas según la gama de cables real; Las glándulas de gran tamaño tienen fugas.

Placas de montaje y rieles DIN : galvanizados o inoxidables; una placa pintada escondida en el interior se oxidará primero y pasará desapercibida.

Debido a que el acceso, la limpieza y el enrutamiento de cables difieren mucho entre un panel de línea interior y una plataforma exterior, la decisión sobre el gabinete nema 12 versus nema 4 para la automatización de fábricas en interiores pertenece a la etapa de dibujo, no a una nota de orden de compra.

✅ En pocas palabras: utilice NEMA 12 en interiores contra el polvo, el refrigerante y el aceite; reserve NEMA 4 para zonas de lavado interiores y servicio de manguera exterior.

Preguntas frecuentes

P: ¿Es resistente al agua un gabinete NEMA 4? R: Es resistente al agua al rociado dirigido con manguera, no impermeable. La inmersión requiere NEMA 6 o 6P, y el lavado pesado de la industria alimentaria a 80°C y alta presión requiere IP69K. Llamar al Tipo 4 "impermeable" es la forma más rápida de terminar con un panel mojado.

P: ¿Existe un acceso directo a la diferencia entre los gabinetes eléctricos nema 4 y nema 4x explicados en una línea? R: Sí, el tipo 4 mantiene fuera el polvo y el agua de la manguera; El Tipo 4X hace lo mismo en un material resistente a la corrosión. Si el sitio tiene sal, productos químicos o agentes de lavado, 4X es la respuesta honesta.

P: ¿Puedo actualizar un panel NEMA 12 a NEMA 4 cambiando la junta? R: No. La clasificación es una propiedad del sistema: participan el refuerzo de la puerta, el diseño de las bisagras, la compresión del pestillo, el sellado de las costuras y la selección del casquillo. Un cambio de junta en una caja Tipo 12 no crea un recinto apto para mangueras. Wuxi Ruiyuantai Precision Technology Co., Ltd. construye ambos tipos a partir de la misma plataforma doblada por CNC y cortada con láser, por lo que puede mover un diseño de 12 a 4 como un cambio de ingeniería adecuado en lugar de una modificación de campo.

P: ¿Suministran tamaños de gabinetes y recortes personalizados para programas OEM? R: Sí. RUIYUANTAI ejecuta fabricación personalizada OEM/ODM con MOQ desde 1 unidad: envíe un dibujo PDF/DXF o un modelo STEP con material, espesor, tipo NEMA y programa de corte, y nuestros ingenieros le devolverán una revisión DFM y una cotización directa de fábrica. Los tamaños personalizados, los recortes de HMI, los diseños de rieles DIN y los colores de la capa en polvo son un alcance estándar, no excepciones.

Envíe un dibujo y obtenga una cotización que coincida con la calificación

Díganos la instalación (interior/exterior, lavado, refrigerante, costera), el tipo NEMA que cree que necesita y un plano acotado: el equipo de ingeniería de RUIYUANTAI confirmará el tipo correcto, señalará las especificaciones excesivas y cotizará directamente de fábrica dentro de 24 a 48 horas. Más allá de los gabinetes, fabricamos carcasas de instrumentos y productos de chapa metálica de precisión y varios tipos de herramientas, plantillas y piezas mecanizadas , por lo que se puede enviar un equipo completo desde una fábrica con un estándar de inspección. Revisión de calificación gratuita incluida: comuníquese con nuestra fábrica de China para una evaluación OEM/ODM.
